基本介紹

北京輝耀宏達電子設備有限公司推出的CS/600中間包快速連續測溫系統具有關鍵性能優異 （精度高、響應快）、總體設計完善（軟硬件功能完備）和高可靠性、低運行成本等突出的優點， 為實時、自動地獲取中間包鋼水溫度及其變化趨勢提供了一種理想的解決方案。 CS/600系統是利用普朗克黑體輻射理論，采用比色技術對中間包的溫度進行測量。具體方法為將高導溫盲頭空腔管 （測溫管）插入鋼水，浸入鋼水段的測溫管部分迅速與鋼水同溫，其盲頭端部（測斑） 所發出的紅外輻射能量由專用的測溫傳感器捕捉并由光纖傳送至光電傳感器，經信號處理后此獲得鋼水溫度數值。 CS/600系統由基本配置和可選配置兩部分構成。根據配置的不同，又分為實用型（600A）、智能型（600B）和完備型（600C）三種型號。

產品優勢

表 1. CS/600系統構成（√表示有 ，×表示沒有）
序號 設備名稱 實用性   智能型   完備型
1 測溫管及配件 √ √ √
2 雙色紅外光纖溫度傳感器及配件 √ √ √
3 現場信號處理與控制模塊 √ √ √
4 雙行大屏顯示器 √ √ √
5 工控機與系統軟件（可選） × √ √
6 測溫管旋轉升降機及配件（可選） × × √
實用型（CS/600A）可實現中間包溫度的快速連續測量與現場顯示。
智能型（CS/600B）配備了工控機與系統軟件，具有完善的記錄、分析、通信與系統自我管理功能。
完備型（CS/600C）包括了測溫管旋轉升降機等執行機構，大大提升了系統的自動化水平。

系統功能：

  1. 1.高精度、連續、動態的鋼水溫度測量；
    2.實時反映鋼水溫度瞬變波動的快速響應功能；
    3.紅外和快速熱偶的雙行數值溫度同步顯示功能；

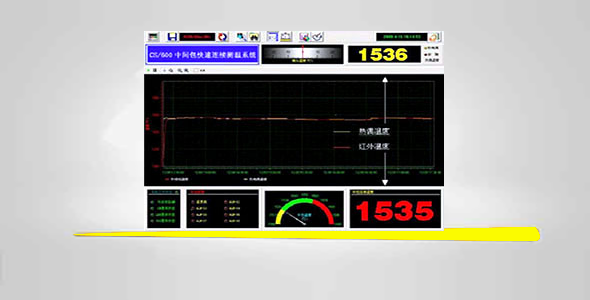

    4.連續展現鋼水溫度時變曲線的溫度趨勢標繪功能；
    5.鋼水溫度自動紀錄、查詢、調用、分析功能；
    6.與Profibus-DP等總線信息系統無障礙溝通功能；
    7.測溫系統自動監測、自動排障，免日常維護；
    8.系統狀態參數實時顯示，超限自動紀錄并報警。
  2. 溫度測量范圍:      1400—1600℃（中間包鋼水）800—1400℃（中間包烘烤）
    靜態測量精度:      ±0.3%+1℃
    動態測量誤差 :       ±1℃ （置信度：52.4 %）；±3℃ （置信度：90.8 %）；±5℃ （置信度：99.3 %）
    溫度響應時間 :       46s （1500℃溫差、響應至≤±1℃）；11s （5℃溫差、響應至≤±1℃）；7 s (3℃溫差、響應至≤±1℃)
    數據刷新時間 :       10ms—10min（用戶可調）
    測溫管壽命 :       20—40h（用戶可根據包時選擇）
    測溫管長度 :       1.0m/1.1m/1.3m
